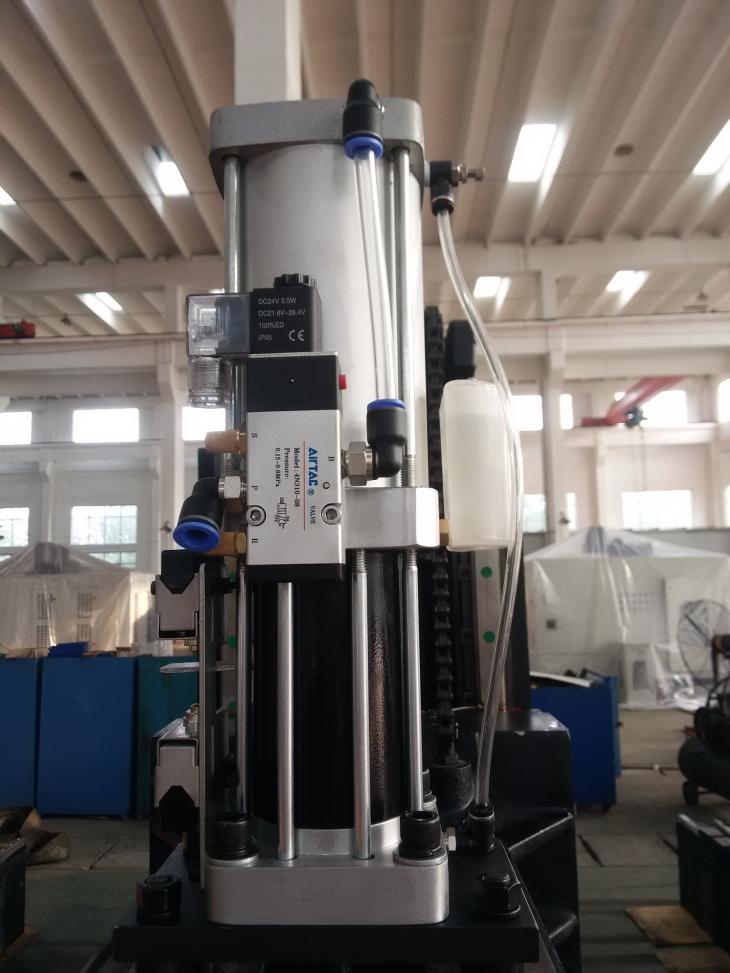

一、打刀缸作用
打刀缸主要是用于加工中心機床、數控銑床刀具自動或半自動交換機構中的主軸打刀，還可作為夾具及其他機構的夾緊裝置。30#主軸一般選用2.0T的打刀缸。40#主軸一般選用3.5T的打刀缸。50#主軸一般選用6T的打刀缸。
二、打刀缸工作原理
數控加工中心主軸一般會配置打刀氣缸，用以完成刀柄安裝更換。它是一種增力氣液轉換裝置，壓縮空氣作用于打刀氣缸活塞，產生推力，通過拉缸夾緊刀頭，在下刀時，通過“吹氣”的方式，將刀頭松開及清理，便于換刀，實現機械裝置的動作。
三、打刀缸在長期使用中常見故障
1、打刀氣缸電磁閥漏氣
（1）消音器漏氣，是閥體內的密封圈磨損或閥體內有異物導致閥內活塞為退回到位，更換密封圈清晰發體內部即可
（2）線圈處漏氣，閥體內的密封墊破損或閥體螺絲松動，檢查閥體固定螺絲，更換密封墊
2、打刀氣缸活塞桿處發生“外泄漏”故障
（1）檢查導向套、活塞桿密封圈處是否磨損，活塞桿是否偏磨，如上述情況發生則更換活塞桿、密封圈，改善潤滑效果，采用導軌等。
（2）檢查活塞桿是否有傷痕、腐蝕，如有傷痕或腐蝕，更換活塞桿。
（3）檢查活塞桿與導向套間是否有雜質，如有雜質需除去雜質，然后安裝防塵圈。
3、當數控加工中心打刀氣缸缸體與端蓋處處發生“外泄漏”故障
（1）密封圈是否損壞，如損壞需更換密封圈。
（2）檢查固定螺釘是否松動，如松動需緊固固定螺釘。
4、當數控加工中心打刀氣缸發生“內泄漏（即活塞兩側竄氣）”故障
（1）檢查活塞密封圈是否損壞，如損壞需進行更換。
（2）檢查活塞配合面是否有缺陷，如有缺陷需更換活塞。
（3）檢查是否有雜貢擠火密封面，如有雜質應除去。
（4）檢查活塞是否被卡住，如卡住應重新安裝活塞。消除活塞桿的偏載。
5、當數控加工中心打刀氣缸運行途中發生‘停止’故障
（1）檢查負載與打刀氣缸軸線是否同心，如不同心，可使用浮動接頭連接負載。
（2）檢查打刀氣缸內是否混入固態污染物，如有污染物需進行清理，同時要改善氣源產生空氣的質量。
（3）檢查打刀氣缸內密封圈是否損壞，如損壞應進行更換。
（4）檢查負載導向情況，如導向不良應重新調整負載的導向裝置。
