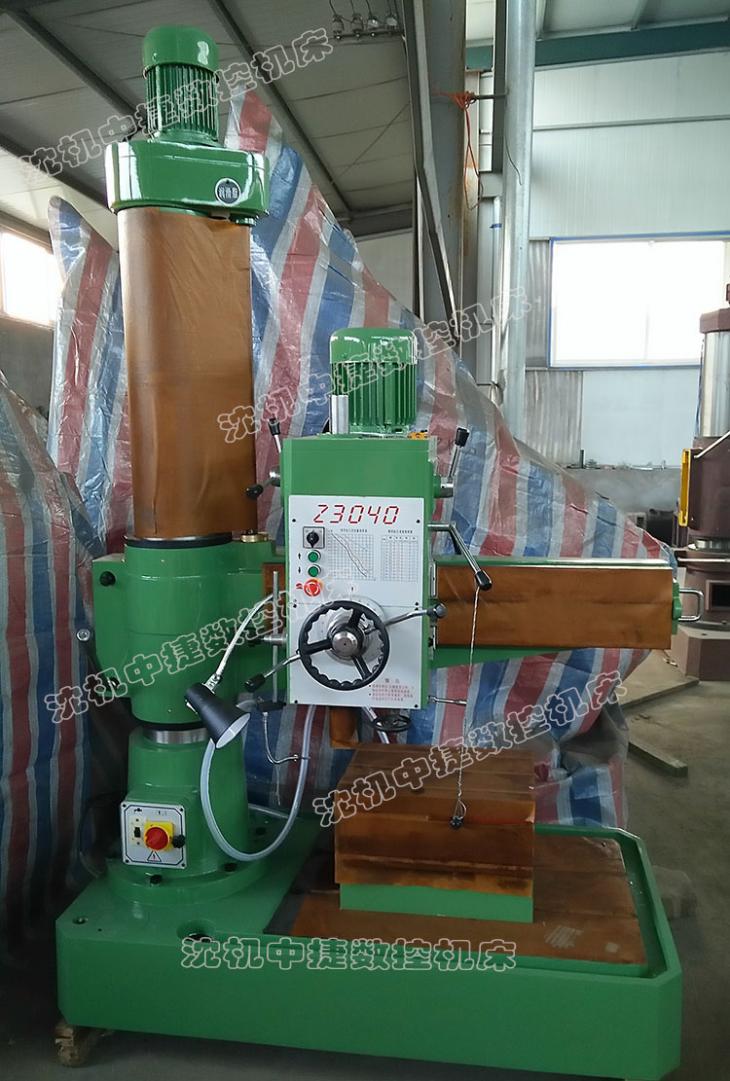

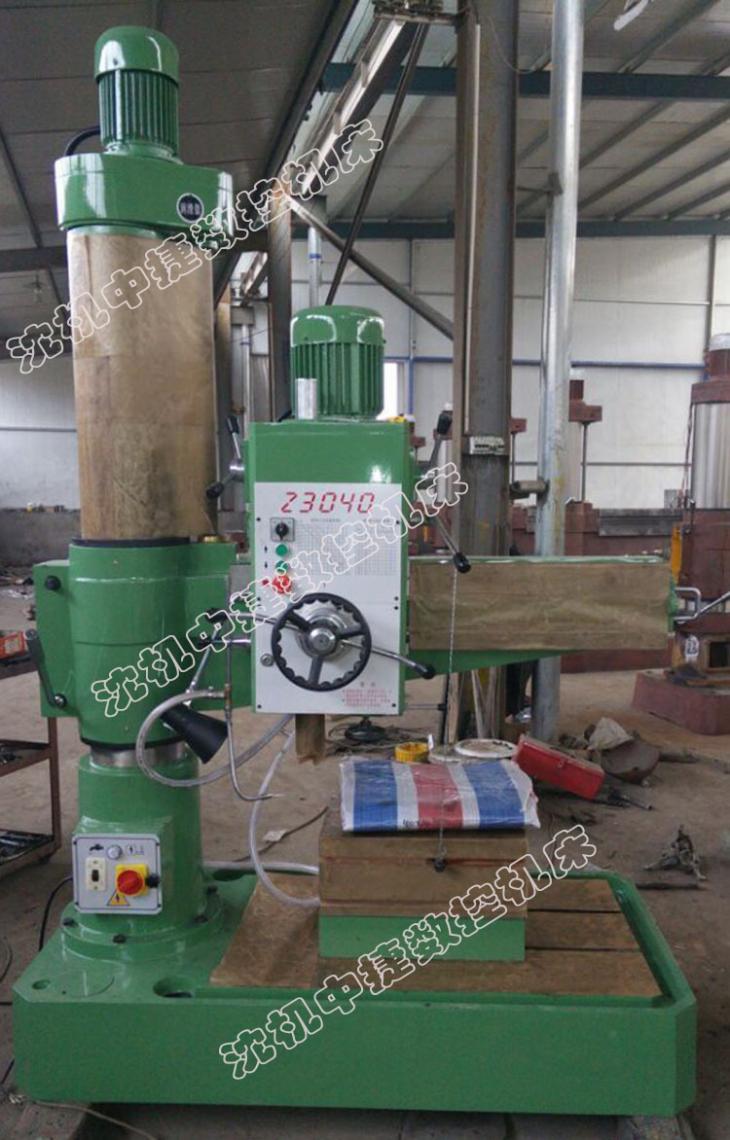

Z3040x13A雙立柱搖臂鉆床
1、齒輪箱自動供油系統：搖臂鉆的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤
滑油帶甩到上面齒輪潤滑，實踐證明這個方式?jīng)]有辦法把油甩到上面，最上面的齒輪傳統方式都
是干磨�？蛻羰褂脦讉�月后發現噪音大，一年至兩年后要換最上面的齒輪。
2、中捷搖臂鉆采取潤滑自軸承進入，充分的潤滑軸承，自軸承下來后到齒輪，只要勤換油，不野
蠻操作，軸承、齒輪沒有壞的理由。Z3040x13A雙立柱搖臂鉆床.
3、公司在高效節能方面開發了節能高效電機，采用臺灣炮塔銑電機原理，把轉子高度降低，把粗
度加大，增加電機的扭力，減小電機的功率，實驗證明，現在公司使用的電機比傳統電機每小時
節能2度電。
4、節能電機每天按照12小時計算，12*2=24度 每天24度*365天=8760度，兩年省下一臺設備款。
5、絕對銅芯電機 正反轉 高低速 最低轉速34轉 可以直接攻絲。
6、立柱安全鎖緊，傳統一般都是立柱鎖緊不帶安全裝置，裝此設置要多2個交流接觸器。中
捷鉆床產品帶安全自動保護裝置 在工人忘記松開鎖緊的情況下 它可以自動斷電 防止搖臂升
降時拉傷立柱，把升降絲母滑絲。
7、主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不
易被損壞。
8、自動泵油系統：改變傳統的干磨，銅渦輪充分潤滑、耐磨。
9、超音頻淬火齒輪：耐磨、硬度高，淬火是要按照操作規程做的，不是用火燒燒就可以的，淬
火、磨齒的工藝不要只是說，噪音是檢測齒輪質量的大概。磨齒的噪音小，無雜音。反之噪音分
貝在100分貝以上。全部齒輪使用數控蝸桿磨精度磨齒。
10、機床上使用的開關都是品牌開關，交流接觸器采用上海電器廠公司招標直供。
11、絲杠采用品牌廠家，品牌廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火熱處理
等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。絲母采
用銅絲母。價格是傳統絲杠的3倍。
12、中捷搖臂鉆嚴格按照生產工藝要求。先用千分表拉主軸箱平行度，在量搖臂擺動，之后量主
軸箱的畫圓。
鉆孔最大直徑：鑄件40
主軸中心至立柱母線距離：400-1300
主軸箱水平移動距離：900
立柱直徑：230
主軸行程：200
主軸錐孔：4
主軸直徑：65
主軸轉速范圍：34、47、66、90、130、180、240、340、470、650、930、1280
主軸轉速級數：12
主軸進給量范圍：0.10、0.15、0.25
主軸進給級數：3
導軌寬度：190
導軌接觸面：45*2
搖臂升降：780
搖臂順轉角度：360
主電機功率：1.5/2.2
升降電機功率：1.2
凈重：1800
工作臺尺寸:560*420
外形尺寸：1800x810x2300
一、產品質量承諾
1、產品的制造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測，誠請用戶親臨對產品進行全過程、全性能檢查，待產品確認合格后
再裝箱發貨。
二：產品價格承諾
1、 為了保證產品的告可靠性和先進性，企業系統的選材均選用國內或國際優質名牌產品。
2、 在同等競爭條件下，我企業在以不降低產品性能、更改產品部件為代價的基礎上，真誠
以最優惠的價格提供給貴方。
三、交貨期承諾：
1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我企業可特別組織生
產、安裝，力爭滿足用戶需求。
2、產品交貨時，我企業向用戶提供下列文件；
① 技術保養維修手冊
② 安裝總圖
③ 外購件說明書及制造廠家
四、售后服務承諾：
（1）產品終身售后服務。無論質保期內外接到用戶報修通知后，均會在2小時內答復，并在
48小時內安排工程師到現場進行維修服務。
（2）保修期內，因機床自身質量原因免費維修；保修期滿后，企業仍免費維修，只收取一
定的配件成本費。
（3）巡回檢修，企業會定期電話問詢或現場巡檢，了解用戶的使用狀況并進行機床保養。
